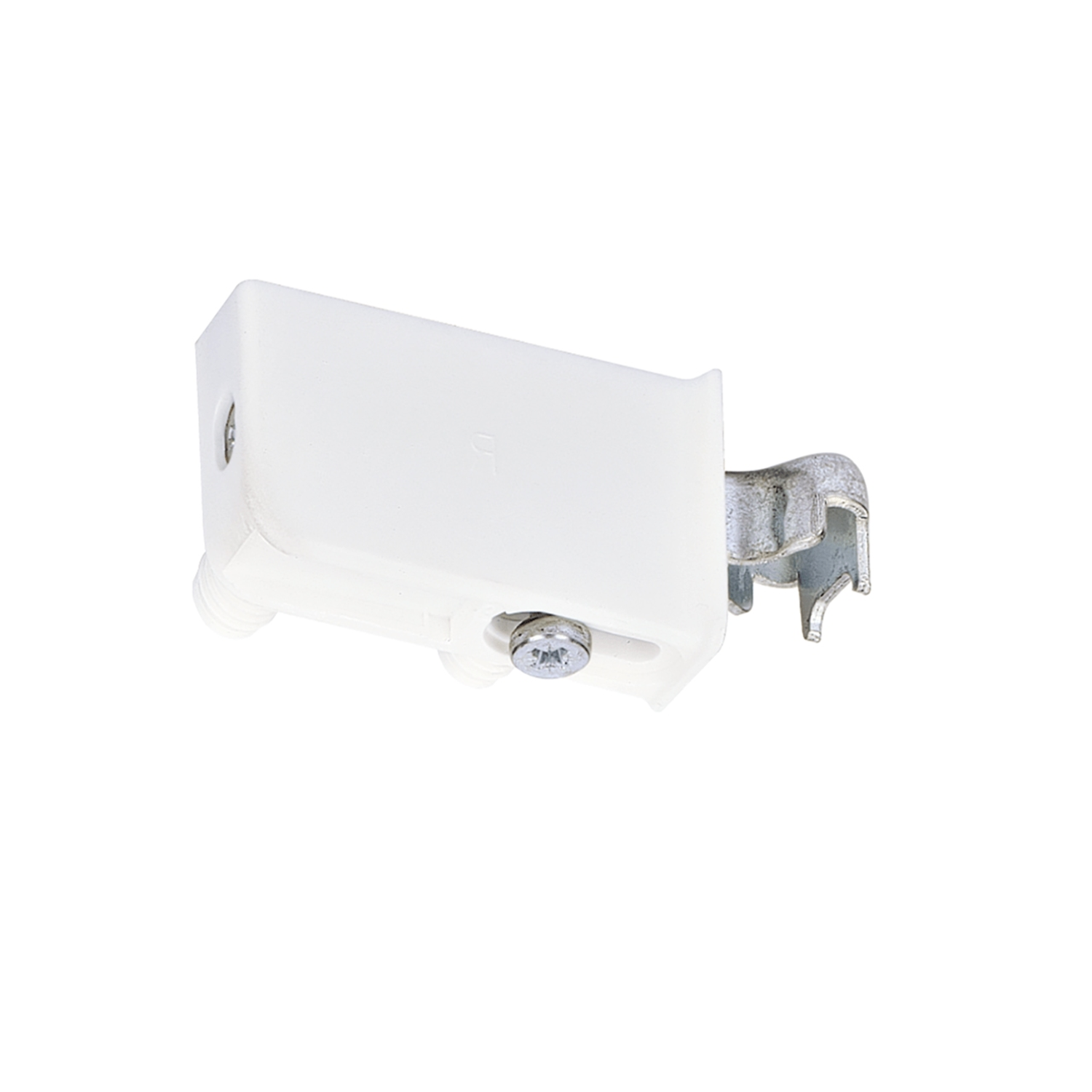

SAH 130 om in de kast te monteren
Niet ingelogd
Login voor prijsinformatie en om te kunnen bestellen. Heb je nog geen account? Neem dan contact met ons op.
Artikelomschrijving
• Om in te drukken
• Voor rail- en haakbevestiging
• Bij haakbevestiging beveiligd tegen wegglijden naar de zijkant
• Belastbaarheid 35 kg / stuk conform EN 15939 in testopstelling A (een paar SAH per korpus; aanbouwdelen zonder eigen ophanging, zoals open eindkasten, zijn niet toegestaan)
• 3-dimensionale afstelling: hoogte ± 7 mm / diepte max. 15 mm / zijdelings bij haakbevestiging ± 3 mm / zijdelings bij railbevestiging ± 7 mm
• Achterwandinsprong (tot voorkant achterwand) min. 16 mm
• Uitlichthoogte 7,5 mm
• Te gebruiken met ophangrail type A, type B en type L
• Verzinkt staal / kunststof wit
Informatie m.b.t. de belastbaarheid van kastophangers en toebehoren
Bij kastophangers en toebehoren moet met betrekking tot de belastbaarheid rekening worden gehouden met de volgende voorwaarden:
• Zowel op de meubelconstructie als op de materiaal- en productiekwaliteit van het meubel hebben wij geen invloed.
• Ook op de staat van de wandmaterialen hebben wij geen invloed.
• De door ons aangeboden ophanghaken in combinatie met verbindingsbouten zijn bedoeld voor toepassing in volle steen, volle kalkzandsteen, beton of klinkerstenen. In het massieve steenmateriaal moet een boring met een diameter van 8 mm worden aangebracht, waarin de kunststof verbindingsbout vlak moet worden ingeslagen. De minimale haakschroefdiepte komt overeen met de haaklengte min 10 mm.
• Voor het bevestigen aan andere wandmaterialen moeten de in de handel gebruikelijke speciale bevestigingselementen worden gebruikt.
• Verbindingsbouten en schroeven moeten op elkaar zijn afgestemd. Verbindingsboutschroeven mogen niet worden vervangen door normale spaanplaatschroeven.
• Bevestiging van ophangrails:
- met 2 speciale schroeven ø 5,5 x 50 mm in het bereik van de kastophanging
- vanaf een kastbreedte van 900 mm moet in het midden achter iedere kast een extra speciale schroef ø 5,5 x 50 worden geplaatst (type A, type B en type H).
• Aanbouwsels zoals afsluitende rekken zijn zonder afzonderlijke kastophanging niet toegelaten..
• Het valt onder de verantwoordelijkheid van de meubelproducent/dealer om ervoor te zorgen dat de in omloop gebrachte meubels aan de eisen van EN 14749 voldoen.
• Voor rail- en haakbevestiging
• Bij haakbevestiging beveiligd tegen wegglijden naar de zijkant
• Belastbaarheid 35 kg / stuk conform EN 15939 in testopstelling A (een paar SAH per korpus; aanbouwdelen zonder eigen ophanging, zoals open eindkasten, zijn niet toegestaan)
• 3-dimensionale afstelling: hoogte ± 7 mm / diepte max. 15 mm / zijdelings bij haakbevestiging ± 3 mm / zijdelings bij railbevestiging ± 7 mm
• Achterwandinsprong (tot voorkant achterwand) min. 16 mm
• Uitlichthoogte 7,5 mm
• Te gebruiken met ophangrail type A, type B en type L
• Verzinkt staal / kunststof wit
Informatie m.b.t. de belastbaarheid van kastophangers en toebehoren
Bij kastophangers en toebehoren moet met betrekking tot de belastbaarheid rekening worden gehouden met de volgende voorwaarden:
• Zowel op de meubelconstructie als op de materiaal- en productiekwaliteit van het meubel hebben wij geen invloed.
• Ook op de staat van de wandmaterialen hebben wij geen invloed.
• De door ons aangeboden ophanghaken in combinatie met verbindingsbouten zijn bedoeld voor toepassing in volle steen, volle kalkzandsteen, beton of klinkerstenen. In het massieve steenmateriaal moet een boring met een diameter van 8 mm worden aangebracht, waarin de kunststof verbindingsbout vlak moet worden ingeslagen. De minimale haakschroefdiepte komt overeen met de haaklengte min 10 mm.
• Voor het bevestigen aan andere wandmaterialen moeten de in de handel gebruikelijke speciale bevestigingselementen worden gebruikt.
• Verbindingsbouten en schroeven moeten op elkaar zijn afgestemd. Verbindingsboutschroeven mogen niet worden vervangen door normale spaanplaatschroeven.
• Bevestiging van ophangrails:
- met 2 speciale schroeven ø 5,5 x 50 mm in het bereik van de kastophanging
- vanaf een kastbreedte van 900 mm moet in het midden achter iedere kast een extra speciale schroef ø 5,5 x 50 worden geplaatst (type A, type B en type H).
• Aanbouwsels zoals afsluitende rekken zijn zonder afzonderlijke kastophanging niet toegelaten..
• Het valt onder de verantwoordelijkheid van de meubelproducent/dealer om ervoor te zorgen dat de in omloop gebrachte meubels aan de eisen van EN 14749 voldoen.
Specificaties
| Artikelnummer | 3090-8000 |
| Merk | Hettich |
| Draagkracht per stuk (kg) | 35 |
| Inhoud per verpakkingseenheid | 25 |
| Min. Achterwandinsprong (mm) | 16 |
| Aanslagzijde | Links en rechts |
| Geïntegreerde diepteverstelling | Max. 15 mm |
| Montage | Drevels |
| Soort | Kastophangers |
| Kleur | Wit |
| Materiaal | Kunststof + metaal |
